VoodooI2C触摸板驱动教程

前言

这篇博客文章，是我在远景发布的教程：【他山之石，可以攻玉】黑苹果 I2C 触摸板驱动教程（分步）和【积谷于此，以至四方】黑苹果 I2C 触摸驱动教程（第二版）的姊妹篇。本博客整合了两版帖子（权且定为第三版吧，嘻嘻~）。如远景所言，这篇教程来自 Alexandred 的 VoodooI2C 驱动教程官网，本文基本忠实原文，并尽可能结合我的经验来谈如何修改 DSDT 驱动自己的 I2C 触摸板。

在这篇教程即将开始之前，也欢迎各位加入我的黑苹果触摸板驱动 QQ 群 1：837538729 QQ 群 2：921143329，来询问相关问题。我会尽可能为大家解决问题。

准备工作

参数收集

“工欲善其事，必先利其器”。对于 I2C 触摸板来说，首先要做的是明确你的触摸板是不是 I2C 触摸板。 明确了这一点，我们才能有的放矢，根据自己触摸板类型去有针对性地驱动自己的触摸板。

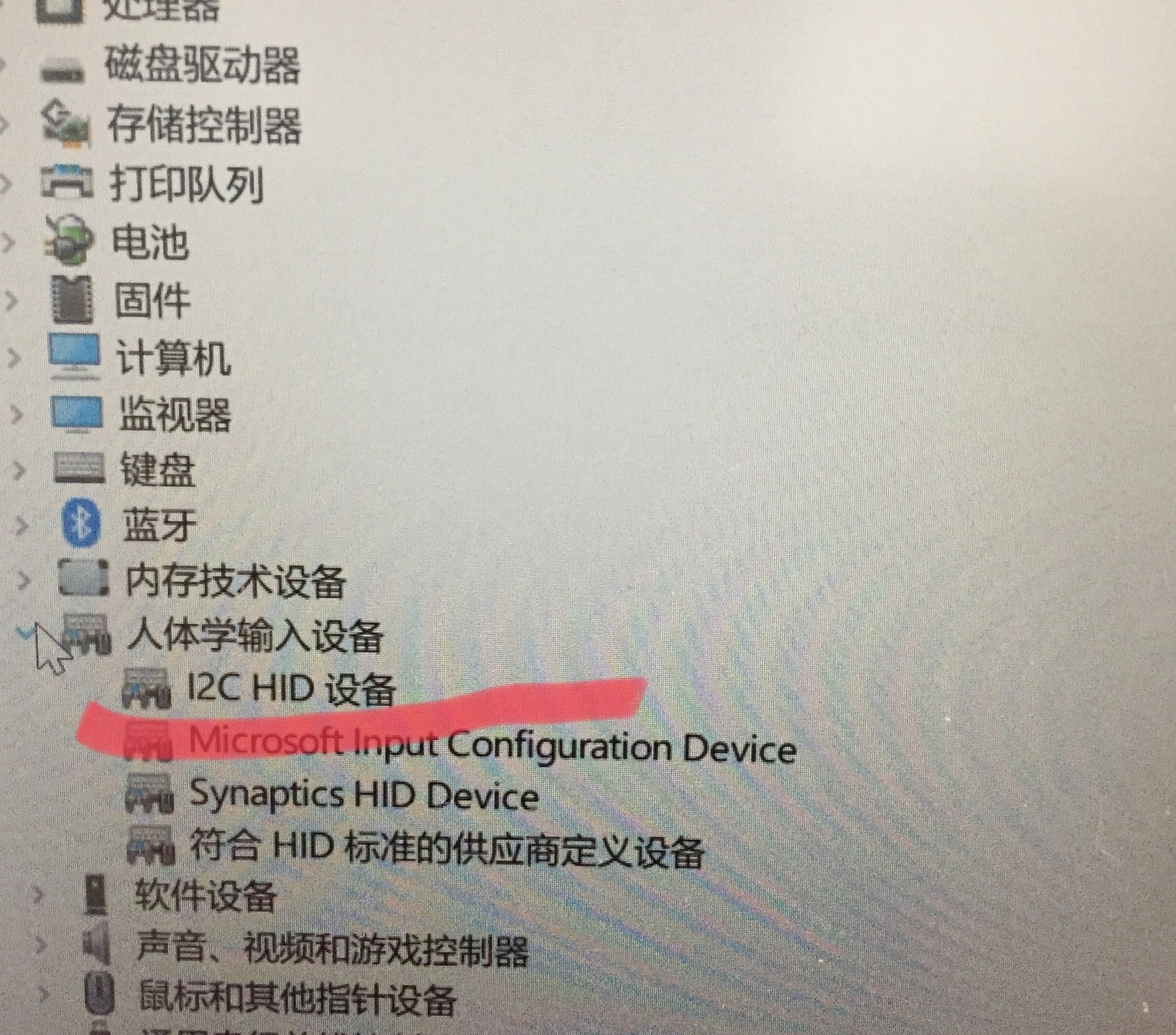

确认自己的设备是不是 I2C 设备其实很简单，在 win 下打开设备管理器，找到人体学输入设备，如果是 I2C 设备，那么现在你应该能看到一个 I2C HID(I2C USB) 设备：

my post image

如果你能看到这个设备，说明你的触摸板是 I2C触摸板。否则，你的触摸板就是 PS2 类型的，请安装 VoodooPS2Controller 或者 AppleSmartTouchpad。（下载地址请参见博客的资源页面）

另外需要注意：你需要确认自己的 CPU 平台以及架构代号。一般来说，根据后面 4 位数字型号的第一位，可以推测你的 Intel CPU 为几代 CPU，以及对应的架构。目前支持的架构有这些：

4 - Haswell

5 - Broadwell

6 - Skylake

7 - Kaby Lake

8 - Kaby Lake R / Coffee Lake / Cannon Lake / Whiskey Lake……

如果你的 CPU 低于 4 代，VoodooI2C 是不能在其上工作的。

对于 VoodooI2C 来说，它能识别下面硬件 ID 的 I2C 设备：

‘INT33C2’ 和 ‘INT33C3’ - Haswell

‘INT3432’ 和 ‘INT3433’ - Broadwell

‘pci8086,9d60’, ‘pci8086,9d61’, ‘pci8086,9d62’, ‘pci8086,9d63’, ‘pci8086,a160’ 和 ‘pci8086,a161’ - Skylake / Kaby Lake / Kaby Lake R

‘pci8086,9de8’, ‘pci8086,9de9’, ‘pci8086,a368’ 和 ‘pci8086,a369’ - Coffee Lake / Cannon Lake / Whiskey Lake

如果你确认了你的触摸板/触摸屏是 I2C 设备并且在支持列表里，那么接下来你就可以继续进行你的准备工作。需要说明的是，对于 I2C USB 设备来说，接下来的步骤都没有必要，请直接移步安装步骤！！！

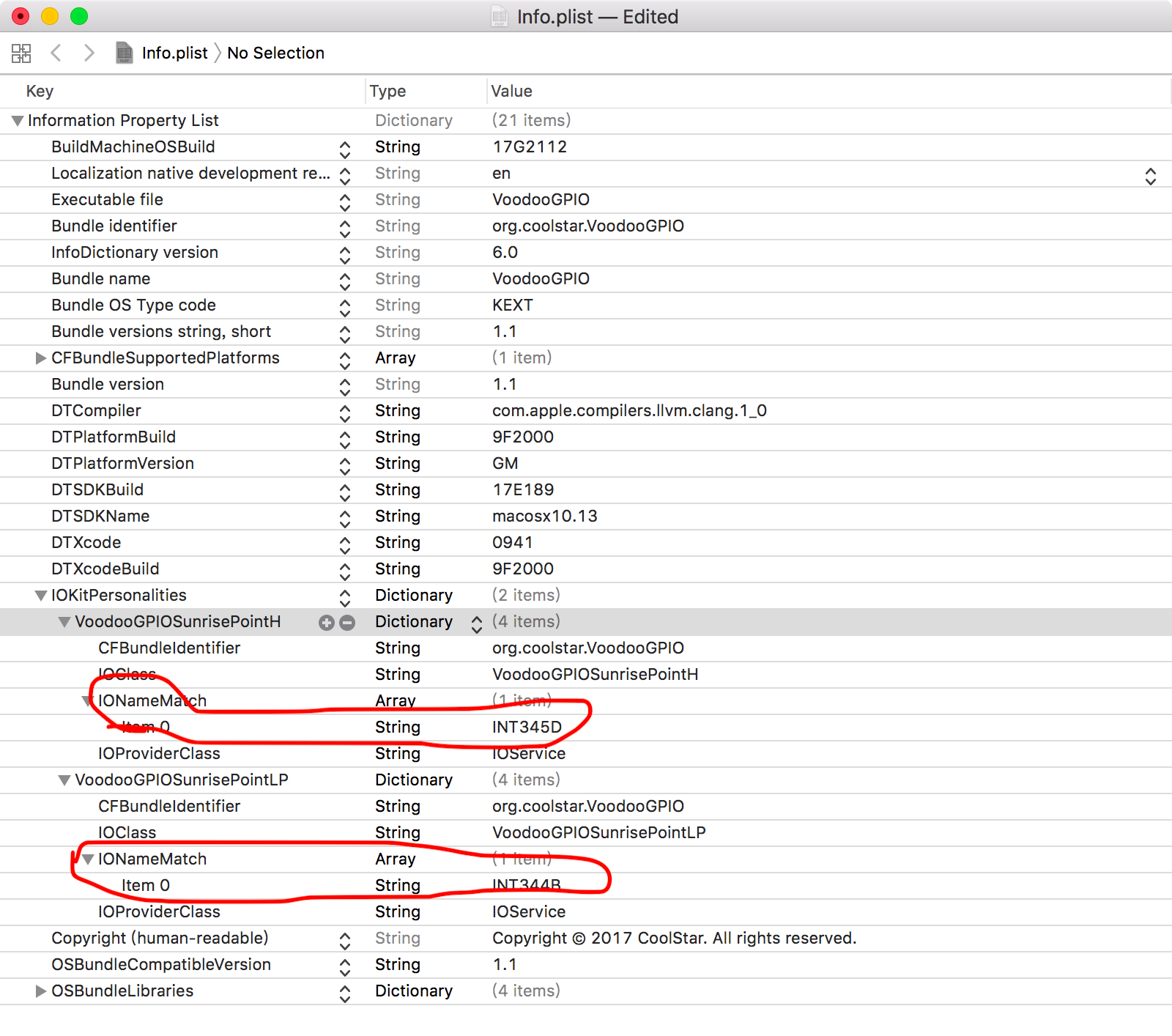

另外，要特别说明的是，一小部分的I2C控制器可能需要添加控制器id才可以使用，比如如下的控制器id：（具体的id请自行去win的设备属性里查找，此处不再赘述）

my post image

寻找对应的ACPI模块

在 DSDT 里，I2C 触摸设备会对应其 BIOS 设备名称下面，但是在一个完整的 DSDT 里，I2C 设备肯定不止一个，所以我们必须通过找出触摸板的 BIOS 设备名称来定位触摸板的 DSDT 代码片段。方法如下：

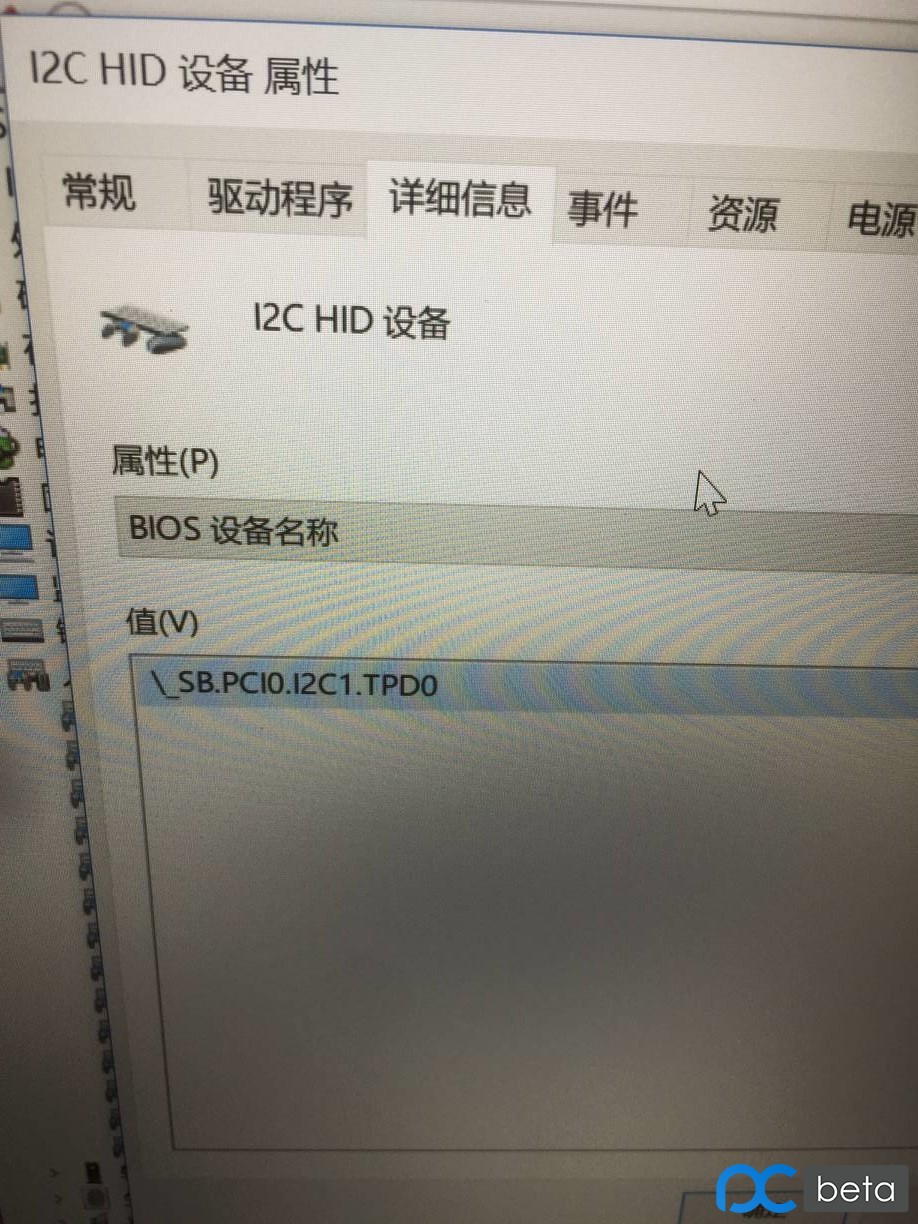

1、打开设备管理器，找到 I2C HID 设备，双击打开属性

2、进入详细信息，点击下拉菜单，找到 “ BIOS 设备名称” 一项，并将它记录下来

(有几个记录几个)

my post image

这样，我们就完成了寻找对应的 ACPI 模块的操作。一般来说，I2C 触摸设备名字是这些中的一个(但并不绝对)：

触摸板：

1
TPDX, ELAN, SYNA, CYPR, TPAD, ETPD

触摸屏：

1
TPLX, ELAN, ETPD, SYNA, ATML

注意：这里的 X 代表某一个数字

安装工具

修改 DSDT 我们需要用到两款工具软件： IORegistryExplorer, Maciasl

这里这两款软件都有特殊的要求。IORegistryExplorer 要求为 2.1 版本，Maciasl要求为 Rehabman 大神的编译版,下载地址可以自行百度搜索。

下载驱动

VoodooI2C 要求必须运行在 Clover（四叶草），除此之外，一个稳定的 Mac 环境也是先决条件，确保在驱动触摸板前你的显卡和电池电量显示已经正常工作，并且你还需要提取好一份完整的DSDT。这个地方我不想过多解释DSDT相关基础知识，有需要了解的请移步这里。

在这些工作完成之后，我们就可以开始下载 VoodooI2C 驱动。 最好的获取方法是进入 Github 获取最新的驱动(下载地址)。在 Releases 下的驱动最稳定。

下载 Releases 的压缩包后，我们解压，会得到 1 个核心驱动和 5 个目标驱动，对 VoodooI2C 来说，它需要两个驱动来完成工作：VoodooI2C.kext（核心驱动）+ 一个目标驱动。

我们一共有四个目标驱动可供选择，它们的区别见下表：

驱动名称 功能 轮询模式 中断模式 是否需要调整 IONameMatch
VoodooI2CELAN 支持 ELAN 触摸板 ❌ ✔️ ✔️
VoodooI2CHID 支持大多数 I2C HID 多点触摸设备 ✔️ ✔️ ❌
VoodooI2CUPDDEngine UPDD 多点触控引擎 ❌ ✔️ ✔️
VoodooI2CFTE 支持 FTE 触摸板 ❌ ✔️ ✔️

准备修改

预备知识

我们修改DSDT的目的，其核心在于让驱动识别触摸板的 GPIO 控制器，从而让驱动识别触摸板。对于极少的笔记本来说（如使用 Haswell 和 Boardwell 的设备），由于 GPIO 控制器本身就已经可以驱动，所以这类设备通常不需要打补丁也可以正常使用 VoodooI2C。

VoodooI2C 支持三种模式： APIC 中断模式，GPIO 中断模式与轮询模式，这三种模式各有特点：APIC 中断基本不需要进行修改，功能完美，但是仅有极少数设备支持，GPIO 中断模式功能支持比较完善，但是修改量通常比较大，而且有可能出现 BUG 或者占用资源过高的问题（当然也更容易五国）（现在按理来说可以通过修补 FMCN & SSCN 来解决）；而轮询模式是一种非常低效的模式，功能的支持可能会不太完善，不过轮询模式相比较中断模式而言适用范围更广。

这两种模式究竟使用哪一种，需要结合你的 DSDT 代码和使用的驱动来定。目前能够同时支持这两种模式的驱动只有 VoodooI2CHID。

补丁应用

无论你使用哪一种工作模式，你首先都需要给你的 DSDT 应用 Windows 补丁。这个补丁可以在补丁源下面找到，根据你的出厂 Windows 系统版本来应用补丁就好，一般我们用的比较多的都是 Windows 10 Patch。如果你的Maciasl里并没有显示VoodooI2C-Patches补丁源，则接下来你将需要添加补丁源。添加步骤如下：

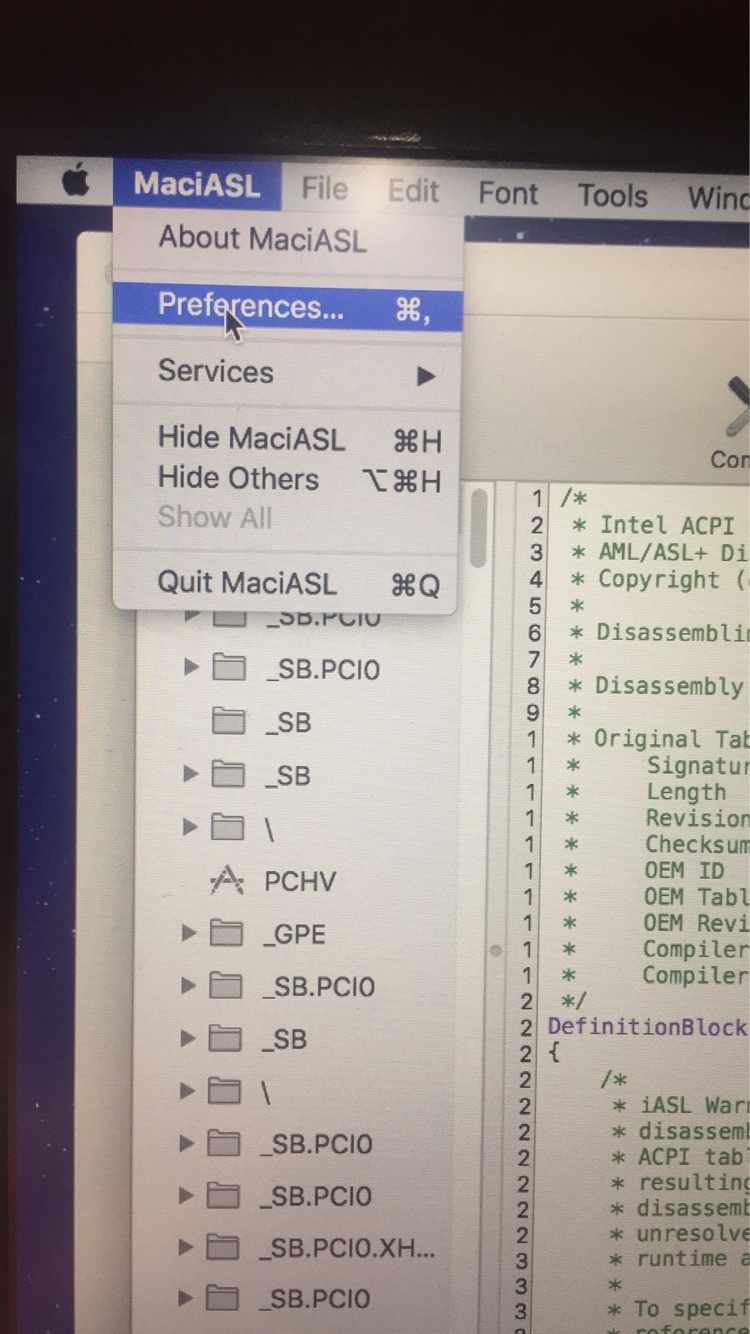

1.打开Maciasl的设置选项：

my post image

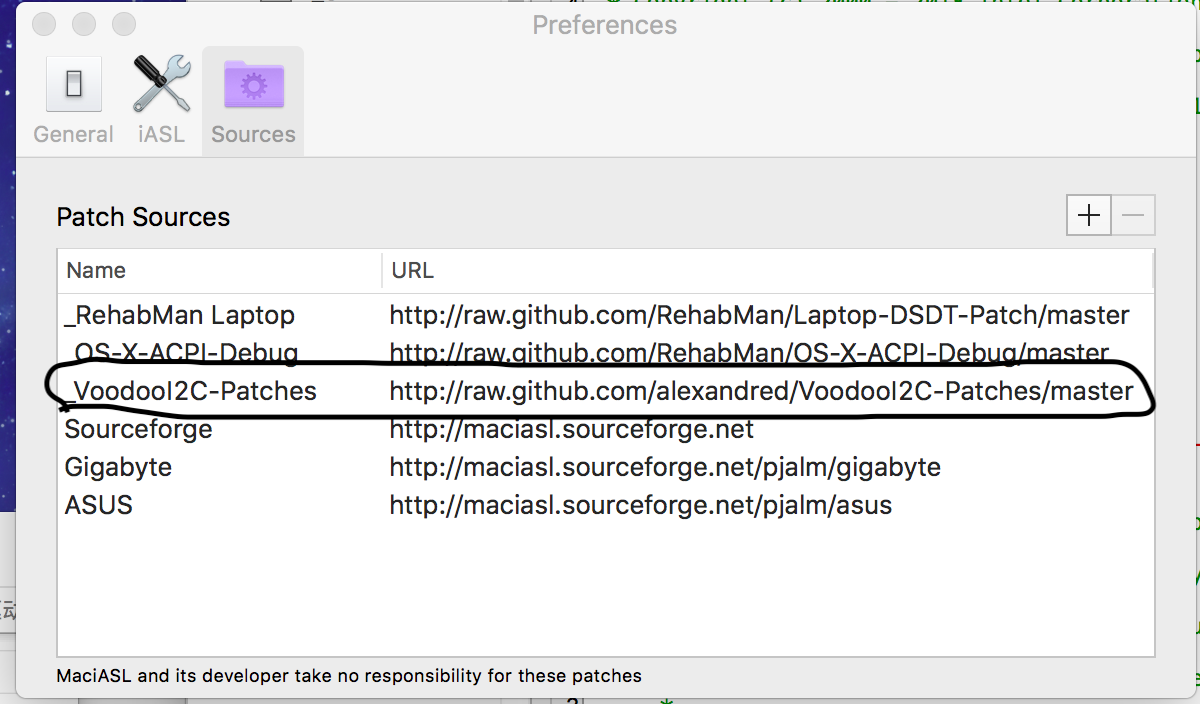

2.点击source选项并输入图中地址：（由于gayhub国内连接速度极慢，请自行寻找方法提速）

my post image

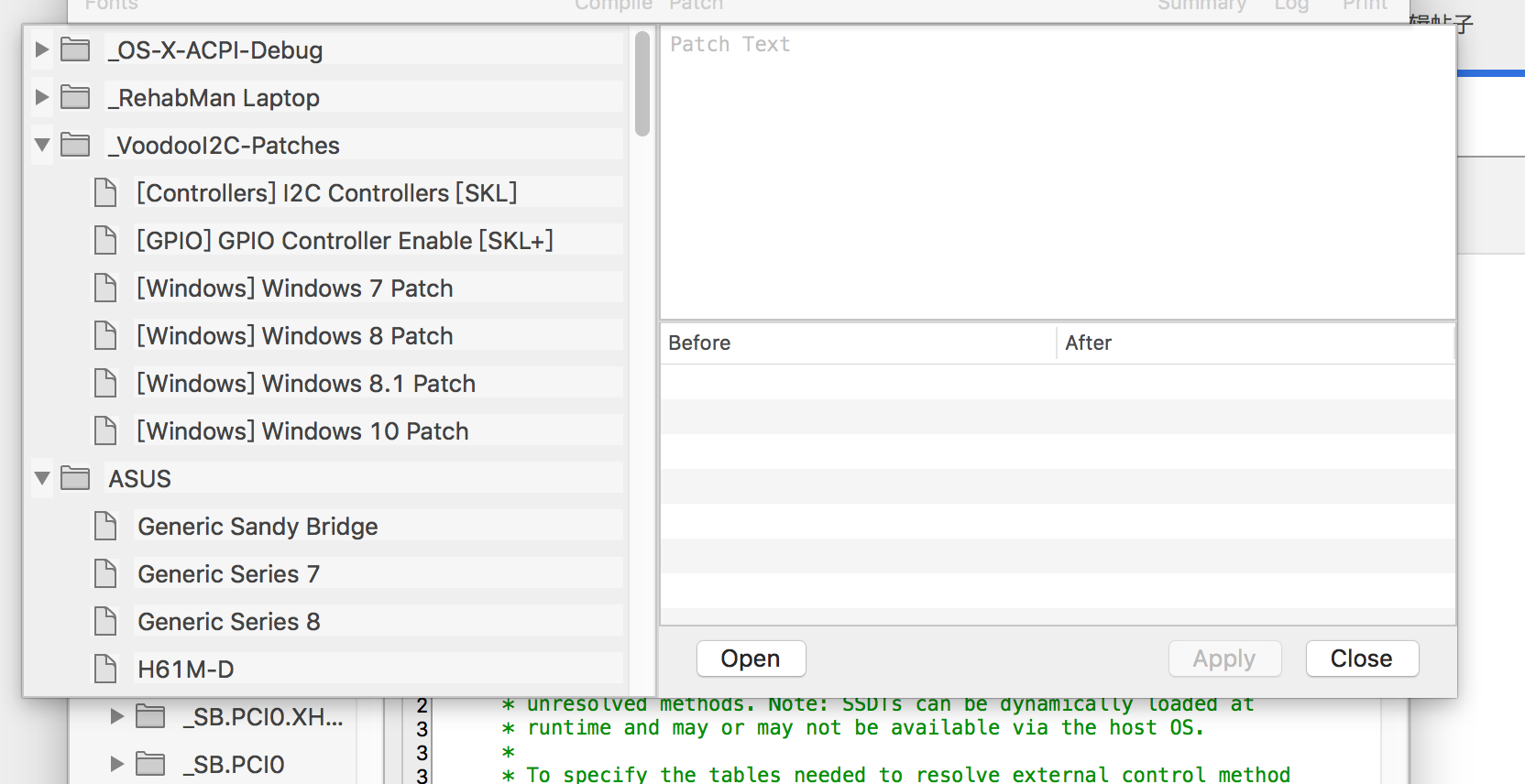

3.完成后回到主界面，点击patch按钮，应该显示如下的界面：

my post image

如果出现了VoodooI2C-Patches的补丁源，则添加补丁源成功。

如果你运行在 Skylake 的 CPU 下，通常你需要应用补丁源下的 SKL I2C Controller 补丁。这个补丁对于 Skylake 不一定会起作用，但是通常打上这个补丁也不会出什么问题，所以最好是应用这个补丁。

如果你是 Skylake 平台或以上，那么如果想使用 GPIO 中断模式，你就必须对 GPIO 打补丁。应用补丁源下 GPIO Controller 补丁（中断模式）。

下面，就针对这轮询和中断这两种方式进行 DSDT 修改讲解。

DSDT 修改

中断模式

接下来我们先介绍 GPIO 中断模式。这里的情况比较复杂，在做这项工作之前，请务必备份好自己的原有 DSDT，然后进行修改。注意：接下来的 DSDT 修改全都在你的触摸设备代码下进行，不要去修改其他地方！！！

确认你的中断控制器类型

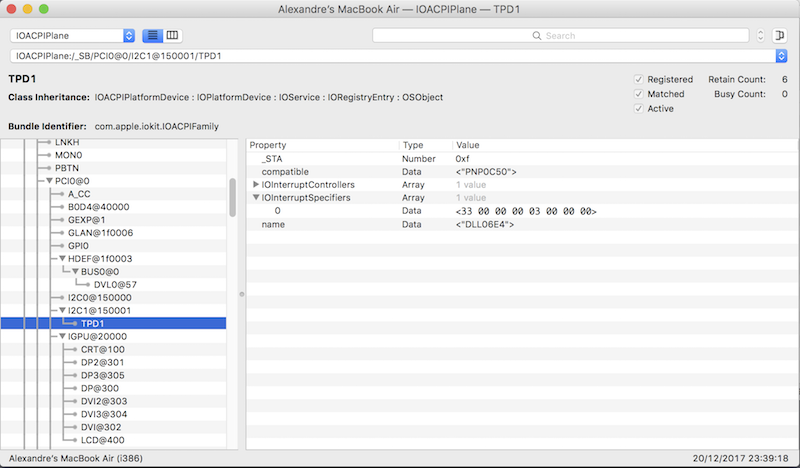

这一步需要确认你的中断控制器究竟是何种类型，在没有安装 VoodooI2C 驱动时，打开 IORegistryExplorer，搜索前面保存的 BIOS 设备名称，然后定位到 IOinterruptSpecifiers一项

my post image

可以看到，窗口出现了一组十六进制数值。其中，最前面的两位数称为APIC pin值，这个值是你后面 DSDT 修改的重要依据，把它记录下来。

如果你没有 IOinterruptSpecifiers 这一项或者 APIC pin 值不大于 2F（十六进制如何比较大小请自行百度），那么请移步到安装步骤。（此处有概率有例外）

移除 APIC 中断控制器 相关代码

VoodooI2C在以 GPIO 中断模式调用DSDT中触摸设备的_CRS方法时，一律使用 SBFG 参数而不是 SBFI 参数。因此到这里，我们需要对 CRS 方法进行修改，使其正确返回 SBFG 的值。

用 MaciASL 打开你的 DSDT，然后搜索 SBFG （或者你的设备名），定位并仔细翻阅，你应该会找到一段类似于这样的代码：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
 Method (_CRS, 0, Serialized)  // _CRS: Current Resource Settings
{
         Name (SBFI, ResourceTemplate ()
         {
                   I2cSerialBusV2 (0x0015, ControllerInitiated, 0x00061A80,
                              AddressingMode7Bit, "\\_SB.PCI0.I2C1",
                              0x00, ResourceConsumer, , Exclusive,
                               )
                   Interrupt (ResourceConsumer, Level, ActiveLow, Exclusive, ,, )
                   {
                               0x0000006D,
                   }
                })
                Return (SBFI)
}

找到之后，首先要将 SBFI 更名为 SBFB，并删除下段代码：

1
2
3
4
5
                   Interrupt (ResourceConsumer, Level, ActiveLow,
Exclusive, ,, )
				   {
								0x0000006D,
				   }

比如以我的为例子：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
 Name (SBFB, ResourceTemplate ()
 {
                    I2cSerialBusV2 (0x0000, ControllerInitiated, 0x00061A80,
                         AddressingMode7Bit, "\\_SB.PCI0.I2C0",
                        0x00, ResourceConsumer, _Y2A, Exclusive,
                        )
                })
 }
 Name (SBFI, ResourceTemplate ()
 {
                    Interrupt (ResourceConsumer, Level, ActiveLow,
Exclusive, ,, )
                     {
                                        0x0000006D,
                     }

根据上面要求，就应该修改为：

1
2
3
4
5
6
7
8
Name (SBFB, ResourceTemplate ()
{
					I2cSerialBusV2 (0x0000, ControllerInitiated, 0x00061A80,
						AddressingMode7Bit, "\\_SB.PCI0.I2C0",
					   0x00, ResourceConsumer, _Y2A, Exclusive,
					   )
		})
}

SBFG (Gpioint) 修改

首先尝试在你触摸设备所对应的 DSDT 代码里搜索类似如下的这段代码：

1
2
3
4
5
6
7
8
9
Name (SBFG, ResourceTemplate ()
{
         GpioInt (Level, ActiveLow, ExclusiveAndWake,PullDefault,0x0000,
                  "\\_SB.PCI0.GPI0", 0x00, ResourceConsumer, ,
                   )
                   {   // Pin list
                        0x0000
                   }
 })

比如我的是这样：

1
2
3
4
5
6
7
8
9
Name (SBFG, ResourceTemplate ()
{
		GpioInt (Level, ActiveLow, ExclusiveAndWake,PullDefault,0x0000,
				"\\_SB.PCI0.GPI0", 0x00, ResourceConsumer, ,
				)
				{   // Pin list
					0x0038
				}
})

如果并没有这段代码，那么你需要在触摸设备的根目录下补上这段代码，像这样：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Scope (_SB.PCI0.I2C0)
       {
           Device (TPAD)
           {
               Name (SBFG, ResourceTemplate ()
               {
                    GpioInt (Level, ActiveLow, Exclusive, PullUp, 0x0000,
                            "\\_SB.PCI0.GPI0", 0x00, ResourceConsumer, ,
                            )
                            {   // Pin list
                                0x0038
                            }
               })

               ......

如果有这段代码但蓝色字样的数值为 0，那么你就需要看看自己 _CRS 方法里是不是只有这一行语句：

1
Return (ConcatenateResTemplate (SBFB, SBFG))

如果只有这行代码，那么你就可以转入后续的完善热补丁步骤；否则就需要给其添加 GPIO Pin 数值。

如果你是 SunrisePoint 架构 6 代 至 8 代 Kaby Lake-R 处理器（比如：8250U, 8550U）查找 表一，寻找你之前的 APIC Pin 值，得到一个 IRQ 值；然后再前往 表二 根据 IRQ 找到一个对应的GPIO Pin值（10进制），把它转换为16进制值。如果这个十六进制数介于 5c 到 77 之间，那么这个数就是你需要的 GPIO Pin值。如果这个数不在这俩数之间，那你就会发现：你的 16 进制 APIC pin 值在表一对应了两个或以上的 IRQ 值。这就需要你分别对多个值进行测试，看哪个才是正确的。有的时候，也可能超出区间但是却只有一个值，那么尝试这个值就好。

如果你是 CannonPoint(Lake) 架构 8/9 代标压 Coffee Lake(-R)，查找 表一，寻找你之前的 APIC Pin 值，得到一个 IRQ 值；然后再前往 表二 根据 IRQ 找到一个对应的 GPIO Pin 值（10进制），接着转到 GPIO Pin 转换公式，你会看到 “CHIPSET_GPP(数字, 基数, 终止, gpio_基数), /* GPP_X */“ 用之前 IRQ 中 “GPP_” 后面的 英文字母（A, B, C…）找到你对应的转换值，用你的 10 进制 GPIO Pin 值减去“基数”然后加上“gpio_基数”，把最后得到数字转换为 16 进制就是你最后的 GPIO Pin

如果你是 CannonPoint(Lake) 架构 8 代低压刷新 Whiskylake：以 65U 结尾的处理器（比如：8265U, 8565U），查找 表一，寻找你之前的 APIC Pin 值，得到一个 IRQ 值；然后再前往 表二 根据 IRQ 找到一个对应的GPIO Pin值（10进制），接着转到 GPIO Pin 转换公式，你会看到 “CHIPSET_GPP(数字, 基数, 终止, gpio_基数), /* GPP_X */“ 用之前 IRQ 中 “GPP_” 后面的 英文字母（A, B, C…）找到你对应的转换值，用你的 10 进制 GPIO Pin 值减去“基数”然后加上“gpio_基数”，把最后得到数字转换为 16 进制就是你最后的 GPIO Pin

不过在某些极端状况下，你找到的值都不起作用的话。那么此时，你只能去尝试些比较常见的数值了，如0x17、0x1b、0x34和0x55。（仅限 SunrisePoint）

总之，在完成之后，你需要把得到的 16 进制 GPIO pin 数值填入 SBFG 语句块里，像这样：

1
2
3
4
5
6
7
8
9
Name (SBFG, ResourceTemplate ()
{
     GpioInt (Level, ActiveLow, ExclusiveAndWake, PullDefault, 0x0000,
     			"\\_SB.PCI0.GPI0", 0x00, ResourceConsumer, ,
      		)
      		{   // Pin list
          		0x17     // 这一行就是你需要填写的位置！
      		}
 })

CRS 返回值的修改

到这里，去 _CRS 方法下，确保所有返回语句只有这一条存在，像这样:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
Method (_CRS, 0, Serialized)  // _CRS: Current Resource Settings
                 {
                     Store (Zero, Local0)
                     Store (Zero, Local1)
                     Store (DerefOf (Index (DerefOf (Index (TPID, Local0)), Zero)), Local1)
                     While (LAnd (LNotEqual (Local1, 0xFE), LNotEqual (Local1, TPDF)))
                     {
                         Increment (Local0)
                         If (LGreaterEqual (Local0, SizeOf (TPID)))
                         {
                             Break
                         }

					 Store (DerefOf (Index (DerefOf (Index (TPID, Local0)), Zero)), Local1)
}

					Store (DerefOf (Index (DerefOf (Index (TPID, Local0)), One)), ADR0)
					Store (DerefOf (Index (DerefOf (Index (TPID, Local0)), 0x02)), HID2)
					Return (ConcatenateResTemplate (SBFB, SBFG))
}

轮询模式

轮询模式所做的修改相对较少，我们只需要保证以下三点即可：

1、确保没有应用GPIO Controller 补丁

2、确保没有做GPIO 的手动修改

3、确保CRS返回值中只不返回 SBFG (Gpioint)

补充说明

在这针对一些问题，楼主进行下补充：

1、不是所有没有 IOinterruptSpecifiers 值或者值小于 2F 的设备都可以直接使用 VoodooI2C。这类设备中，有一部分必须依赖轮询方式。这类触摸板只需按照上面轮询的方法去修改即可。
2、对于八代的支持问题。在八代中，Kaby Lake R是唯一一个完美支持的，而对于 Coffee Lake、Cannon Lake、Whiskey Lake 等，代码移植已经进入尾声，现在诚邀这些设备参与测试，感谢你的配合。

3、GPIO Pin 值问题。在找到 16 进制的 GPIO Pin 值的过程中，有时候可能出现找到的值只有一个却不在区间的情况，此时也要进行试验，如果不满足再试验其他。

热补丁移植

热补丁的修改是基于 DSDT 进行的，所以当这个教程 DSDT 修改部分和安装部分走完后，如果你确认你的 DSDT 可以驱动触摸板，就可以尝试将其提取出来，改造为热补丁。如果你的 DSDT 没有解决问题，也不要想着测试这个方法。

目前六代的 Skylake 的 I2C Controller 热补丁已经制作完成，也可以进行热补丁移植工作了。

添加 GPIO 与 XOSI 热补丁

下载 SSDT-XOSI.aml 与 SSDT-GPIO.aml（如果你使用轮询模式，那么不要下载这个），解压并放在 ACPI/Patched 目录下，然后在四叶草编辑器的 ACPI 选项卡下添加如下两个改名补丁：

1
2
3
4
5
6
7
change _OSI to XOSI

Find：5F4F5349    Replace：584F5349

change _STA to XSTA in GPI0

Find: 5F535441    Replace: 58535441   TgtBridge:47504930

如果你是六代Skylake的，那么还需要添加 SKL I2C Controller热补丁(详情见后文下载)

代码复制

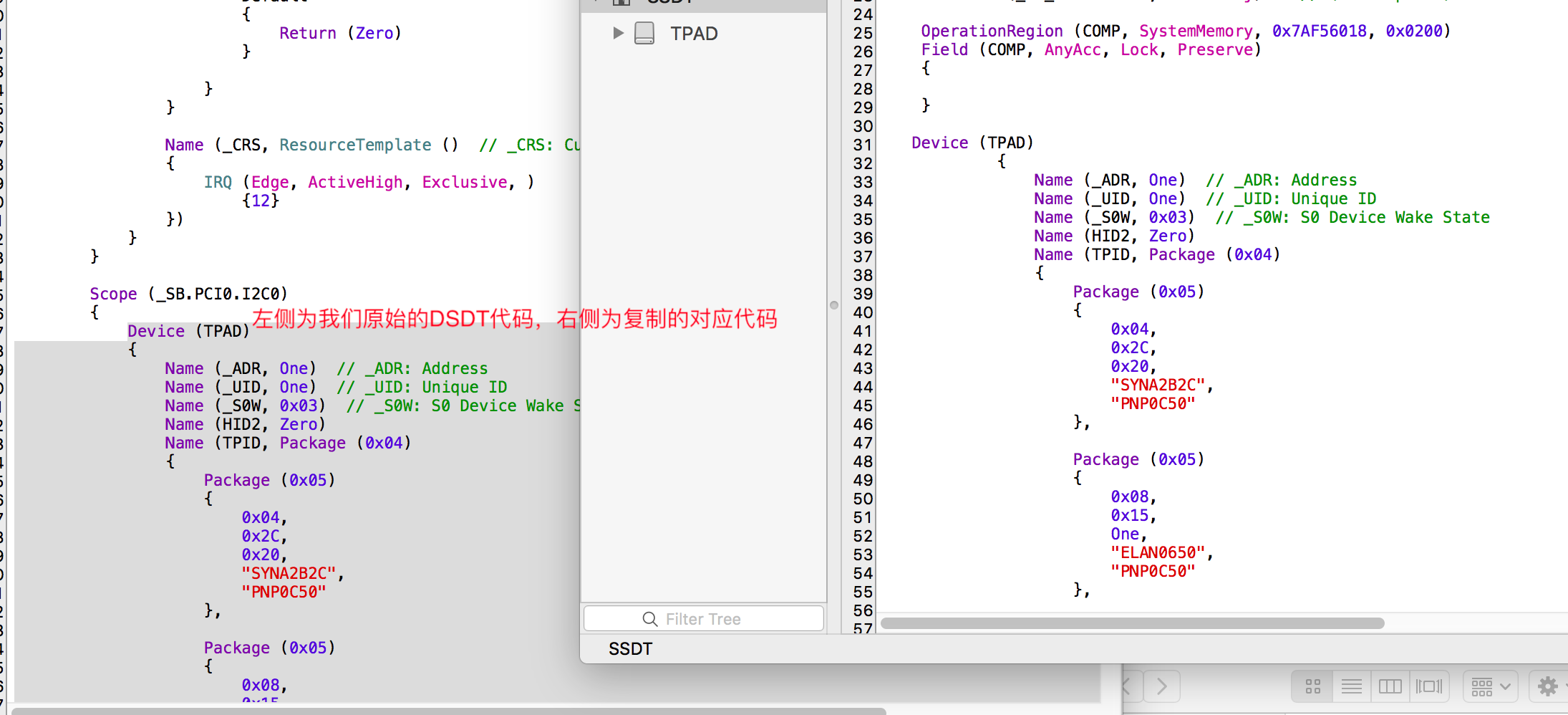

接下来，将你修改好的触摸设备的 ACPI 代码复制到SSDT-触摸样本.dsl的 DefinitionBlock 大括号内里，像这样：

my post image

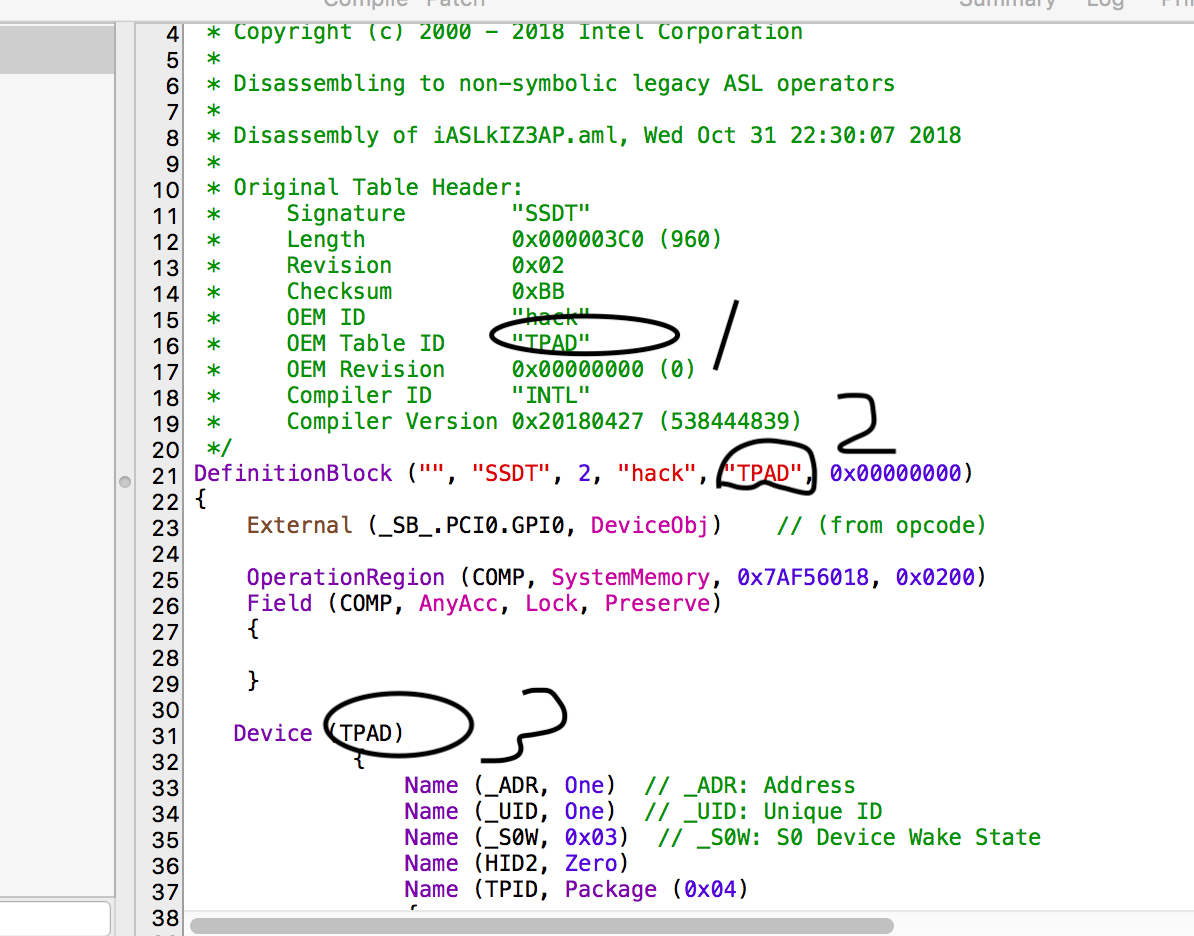

复制之后，我们还要修正名称，来确保这个 SSDT 是正确的。修正的地方有三处：

my post image

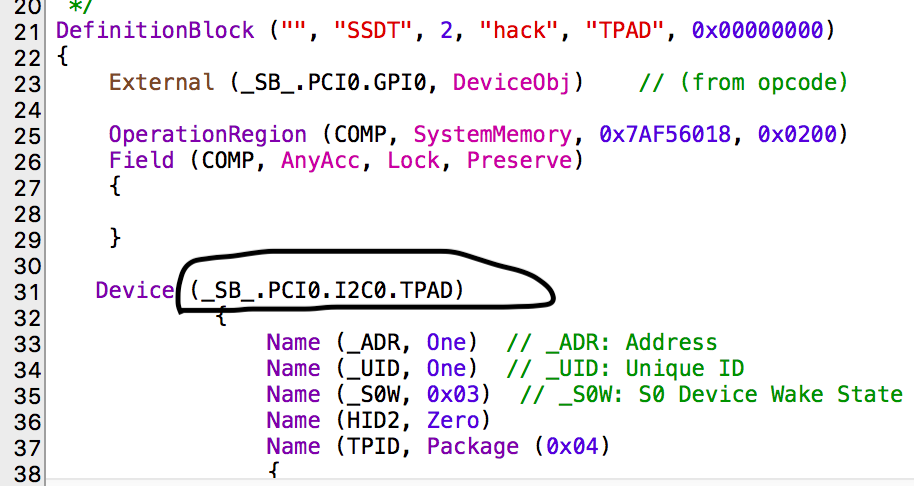

第一处第二处都修正为你的 BIOS 名称，而第三处则还要带上 BIOS 名称的全路径（以我的为例）：

my post image

补充：经过本人实测，第一处的修不修改其实没有太大影响，不修改也是可以的。

除错

接下来，我们就进入了给热补丁排错的过程。

点击 编译 (Compile)，你会发现此时热补丁会报一堆错误。这里面的错误，大多是因为缺少东西所致。你可能需要因此添加很多东西，比如引用Device、Method，还有一些数据等等。

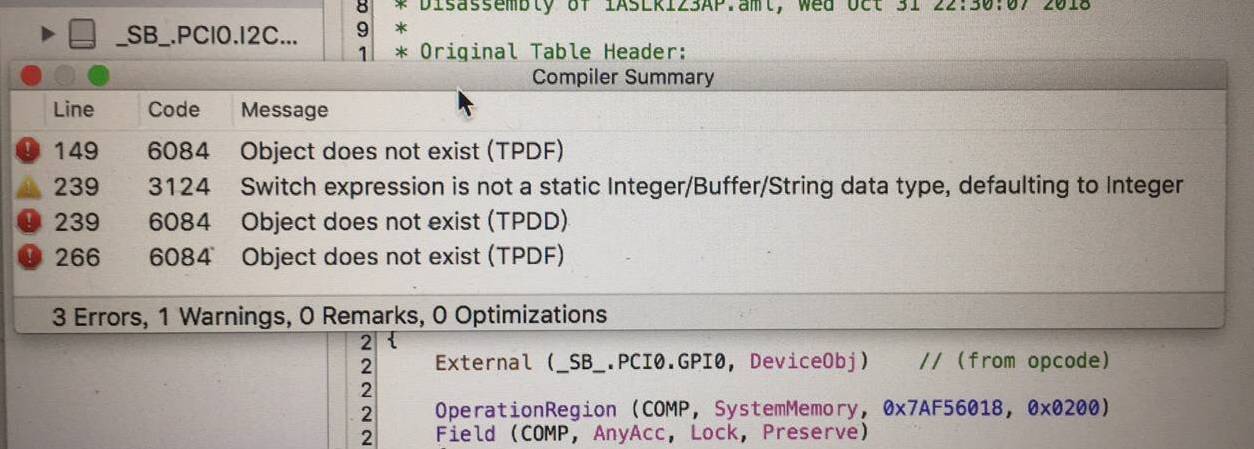

在我提供的样本里，已经提供了两个示例展示如何引用。在这，我还是补几张图说明下引用的过程。比如，以我的报错为例。你可以看到，在其中有一条提示缺少了 TPDD：

my post image

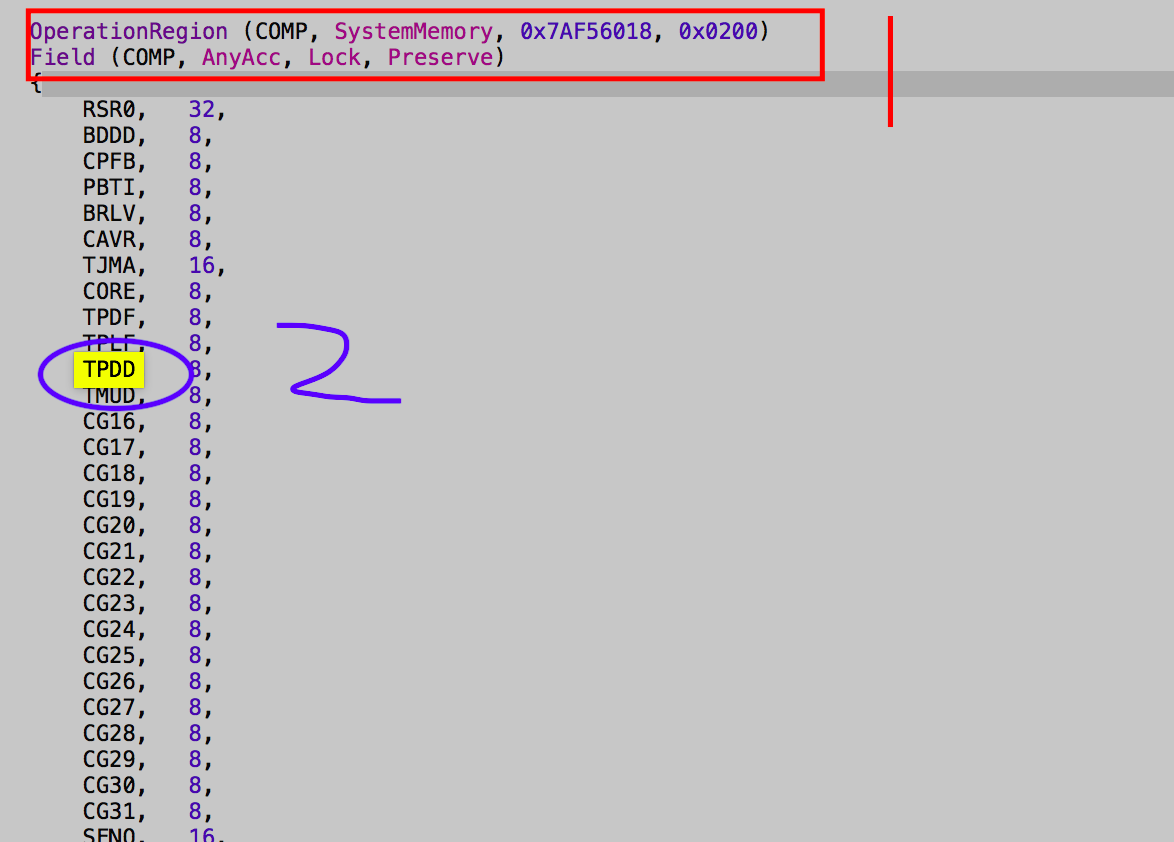

所以对应地，我们去 DSDT 搜索，直到最后定位到相应的数值（或者方法、设备以及它们的引用，最后定位只能是这几种）：

my post image

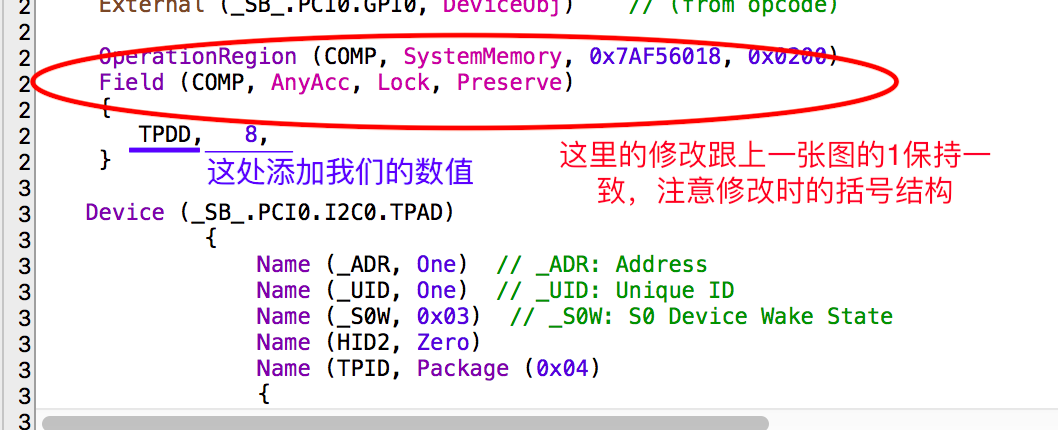

第一处表示了它的构造区域，第二处则表示这个名称的值。接下来，我们复制这个数据及其对应的构造区域到SSDT中：

my post image

再点击 Compile，与 TPDD 相关的报错应该都消失了。

除了这个之外，有时候我们缺失的是设备或者方法，我们只需要从 MaciASL 下方确认它的全路径，然后使用这条语句引用即可：

1
External (xxxx.xxxx.xxxx, DeviceObj) //如果是方法，就使用Method0bj；如果是区域则使用FieldUnitObj

注意：这条语句要放在 DefinitionBlock 块内的最前面！

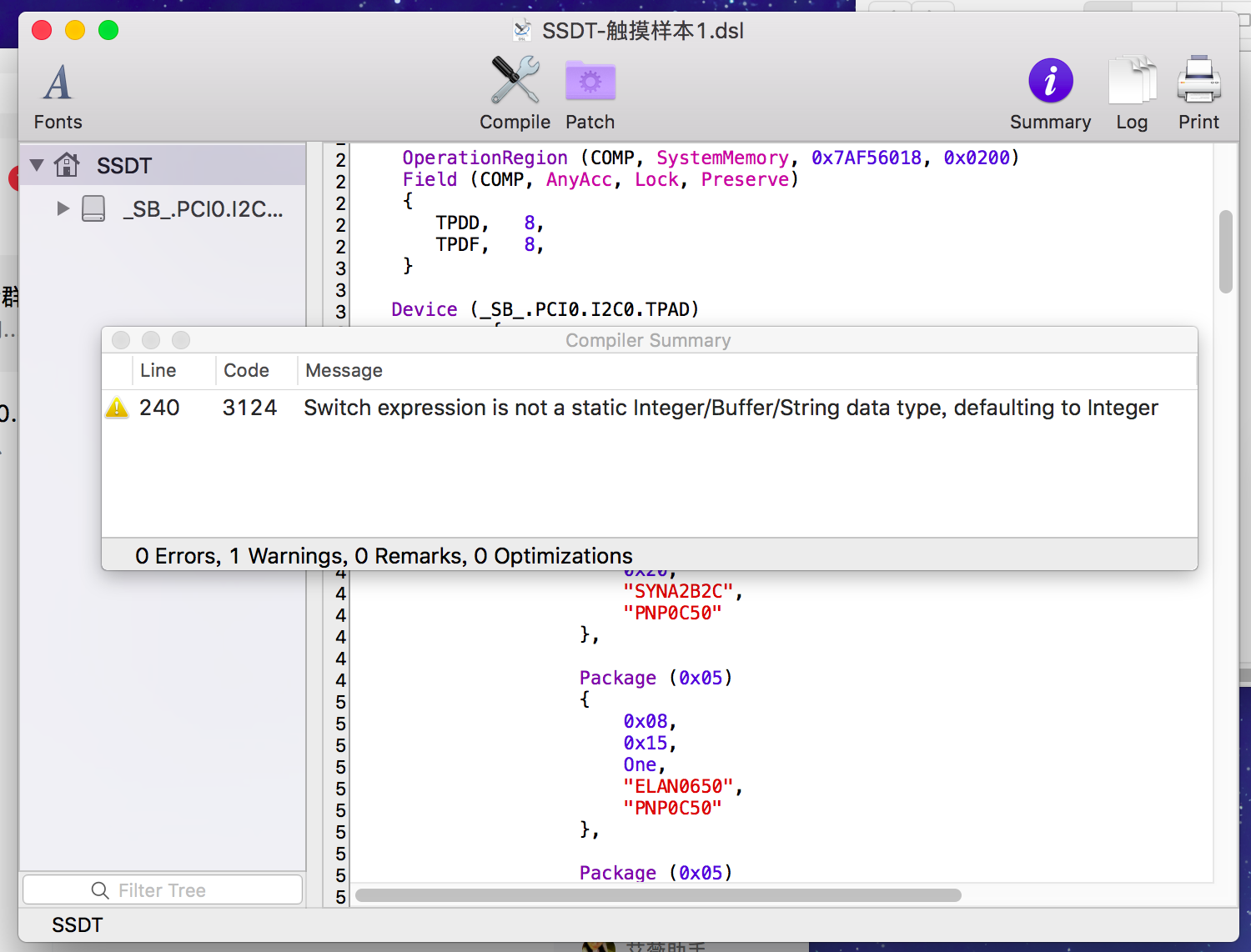

总之，最后你的 SSDT 要同 DSDT 一样没有 ERROR，这才算完成：

my post image

热补丁教程中提及的有关热补丁我已经分享出来，点击这里下载。

安装

到这里，我们的修改就完成了，接下来就是安装。将你修改好的 DSDT（热补丁）放入 ACPI/patched，再放入驱动。在这个时候，我们需要注意，系统里 AppleIntelLpssI2C.kext 和 AppleIntelLpssI2CController.kext 这两个驱动有可能会导致 VoodooI2C 驱动不工作，因此，有必要移除这两个驱动。你可以选择直接删除它们然后重建缓存，也可以选择用四叶草 Config进行屏蔽。屏蔽的配置文件详见这里。

如果你使用的是热补丁方式，我们还需要改名 DSDT 里的触摸设备，来保证热补丁工作。

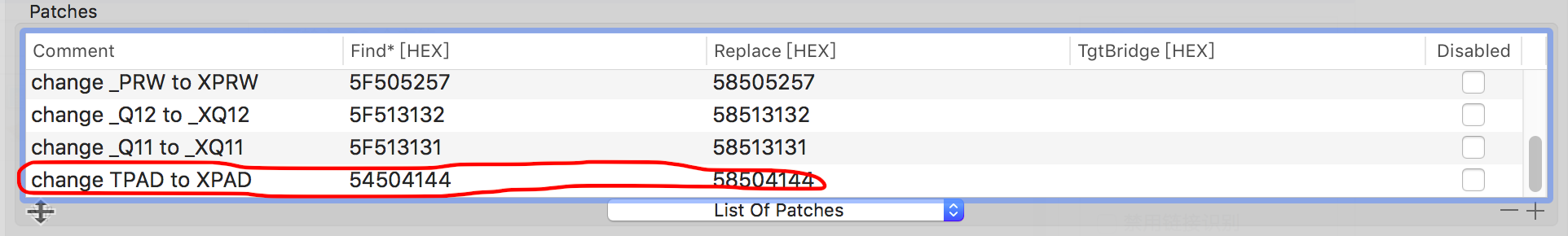

首先利用 Hackintool 的计算器将你的触摸设备 BIOS 名称转换为 16 位 ASCII 码，然后给这个触摸设备改个名字来保证其不加载（比如改 TPAD 为 XPAD)，再次生成一串 16 位 ASCII 码，它们共同构成了一个 ACPI 补丁，用四叶草编辑器把它填入：

my post image

接下来我们重启，如果配置正确，那么现在你应该可以使用你的触摸板了。如果仍然不能使用，那么你需要重新排查，看看自己的操作是否存在问题。有其是热补丁，要格外注意啰嗦模式里面的 ACPI Error，如果出现这个要及时查看自己的配置文件 ACPI 改名是否正确。

其他

VoodooI2C 使用 CSG 以及白果手势引擎来支持各种多点触控。其中，2.1.1后的版本，换用了白果手势引擎 (Magic Trackpad 2 模拟器)。这类手势可以通过系统设置里面触摸板的相关选项来设置。

下面就是Voodooi2c所支持的所有手势列表：

CSG手势：
1
2
3
4
5
6
7
8
9
·单击
·两指滚动
·三指配合alt的上下左右滚动
·四指滑动
·拖动（在“辅助功能”里的“鼠标和触摸板”中找到相关设置选项）
·向下 - Command + W
·向左- Command + Q
·向上 - 显示桌面
·向下 - Command + F11
白果手势：
1
2
3
·双指通知中心
·双指缩放
·双指返回（Safari浏览器）

另外，2.1.2以上的版本，加入了“鼠标插入时忽略内建触摸板”的功能配置以及“打字防误碰支持”（需要配合新版VoodooPS2Controller）

教程已经大致更新完毕，后续仍会有补充。

教程中少部分内容由 Bat.bat 修补
